Eigenschaften
- Hochgenaue Brückenanregung
- Bietet einen Hochspannungssignalausgang
- Extern einstellbarer Shunt-Widerstand
- extern einstellbare Verstärkung
- Präziser rauscharmer Differenzverstärker
- Ein/Aus-Funktion für Fernerregung der Brücke
- Möglichkeit zur Remote-Shunt-Kalibrierung
- Piloten auf Schleifringläufern der SR-Serie
- Verstärker sind stapelbar für den Mehrkanal-Einsatz
Beschreibung

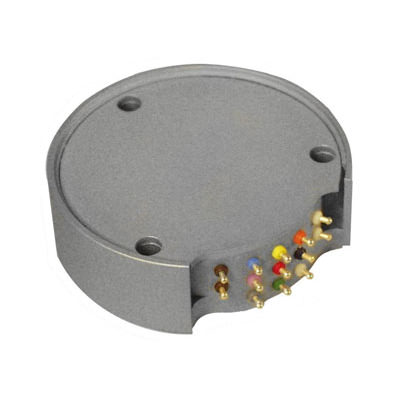

Der Modularer Spinning-DMS-Verstärker ist für die Montage am Rotor (spinnende Seite) aller Schleifringe der Michigan Scientific SR-Serie ausgelegt. Durch die Anordnung des Signalverstärkers auf der rotierenden Seite des Schleifrings wird eine überragende Datengenauigkeit erreicht, da der Verstärker näher am Sensor angeordnet ist, wodurch Fehler aufgrund langer Anschlusskabel, Steckerwiderstandsschwankungen und elektromagnetischer Interferenzen reduziert werden.
Diese Modulare Spinning-DMS-Verstärker enthalten eine Präzisions-Brückenspannungsversorgung mit geringer Drift, einen stabilen Differenzverstärker und einen fernaktivierten Shunt-Kalibrierwiderstand zur Überprüfung der Systemspanne.
Jedes Verstärkermodul bietet DMS-Brücken-Erregung und -Verstärkung für einen Kanal. Bei mehreren Kanälen können die Verstärker gestapelt oder um eine Adapterplatte herum angeordnet werden. Ein Verdrahtungsschema eines einzelnen Verstärkers und empfohlene Verdrahtungstechniken bei Verwendung mehrerer Verstärker finden Sie in der Literatur im Abschnitt Technische Hinweise.
