Eigenschaften
- Überwachen/stimulieren Sie zu testende Geräte (EUT) mit differenziellen CANFD-Signalen mit Raten von bis zu 4 Mbit/s
- RFI/EMI validiert für EMV bei 200 V/m (46 dB V/m) von 500 kHz bis 18 GHz und 600 V/m (gepulst 5 % Einschaltdauer & 5 μs Anstiegszeit) 1 GHz bis 2.5 GHz
- Low-Power-Schaltung für >24 Stunden Betrieb mit 3 AA-Alkalibatterien
- Glasfaser-CAN-Empfänger verwendet mit FO-CAN EM-gehärtetem Transceiver
- Universeller Wechselstromeingang
- Per Jumper wählbare Abschlusswerte von 60 Ω, 120 Ω und ∞.
Beschreibung

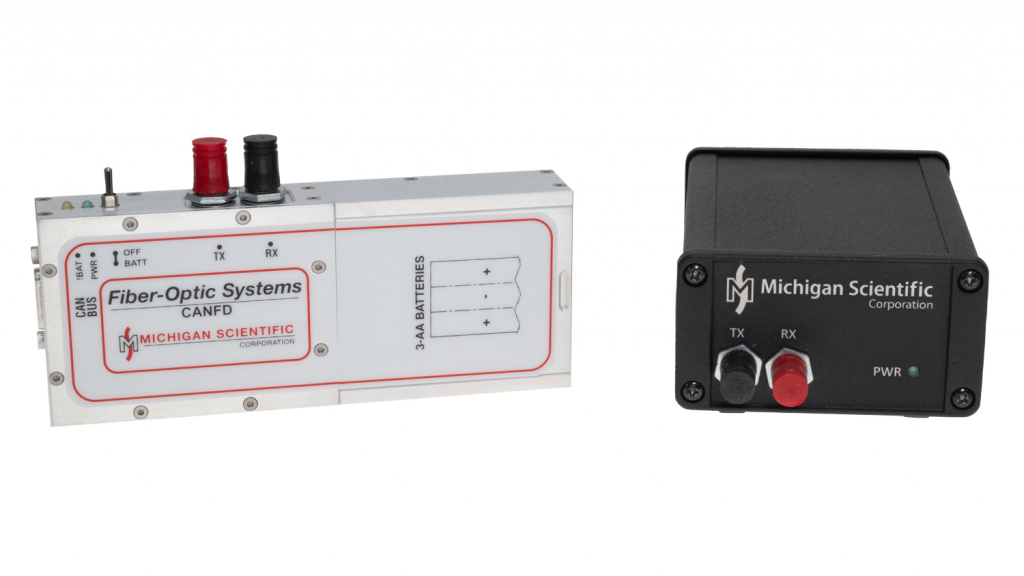

Die FO-CANFD- und FO-CANDF-R-Module bilden zusammen eine robuste und vielseitige differenzielle CAN-Verbindung. Kundenspezifische Schaltkreise wurden speziell entwickelt, um die Latenz zu reduzieren und eine bidirektionale Verbindung selbst bei Raten von 4 Mbit/s bereitzustellen. Die Module sind von Natur aus mit den meisten differentiellen CAN- und CANFD-Protokollen kompatibel.
Das auf Komfort ausgelegte FO-CANFD bietet eine Akkulaufzeit von mehr als 24 Stunden. Die FO-CANFD-Module sind zum einfachen Austausch mit Alkalibatterien der Größe „AA“ kompatibel. Für eine kostengünstigere Option können auch wiederaufladbare Batterien verwendet werden. Die CAN-Bus-Pinbelegung ist bei den meisten Geräten Standard, sodass keine kundenspezifischen Kabel erforderlich sind.
FO-CANFD-Module haben eine integrierte Filterung, um die Signalintegrität sicherzustellen. Darüber hinaus bietet die Abschirmung des FO-CANFD-Moduls eine hohe Immunität gegen elektromagnetische Interferenzen (EMI) und elektromagnetische Impulse (EMP) bei gleichzeitig geringer Strahlungsemission. Dies ermöglicht ein kompromissloses Testen/Engineering der elektromagnetischen Verträglichkeit (EMV). Die FO-CANFD-Module sind für EMV bis zu 200 V/m (46 dB V/m) bei 500 kHz bis 18 GHz und 600 V/m (gepulst 5 % Einschaltdauer, 5 μs Anstiegszeit) 1 GHz validiert bis 2.55 GHz.
Dokumente
