Dreiachsige Wägezellen

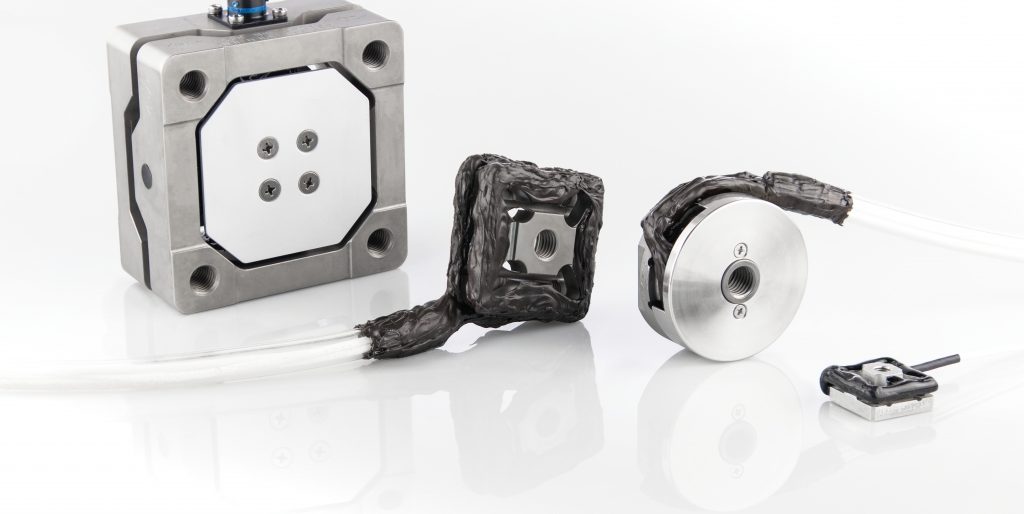

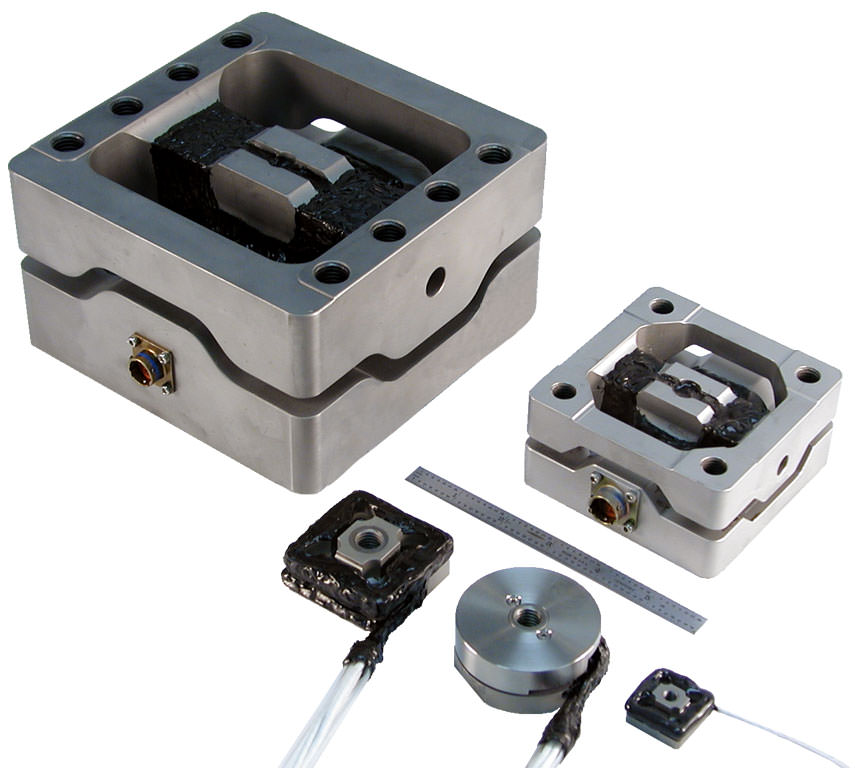

Die TR3D-Familie von Drei-Achsen-Wägezellen bietet eine Lösung für eine Vielzahl von Kraftmessanforderungen. Standardmodelle bieten Tragfähigkeiten von 250 lb. bis 100,000 lb. in drei orthogonalen Richtungen. Diese Wägezellen werden in einer Vielzahl von Anwendungen eingesetzt, darunter Kraftmessungen von Motorradachsen und -aufhängungen, Kraftmessungen an der Fahrzeugreifenfläche, Kraftsensoren für die Feedback-Steuerung von Prüfständen und vieles mehr. Durch die Verwendung eines Arrays von dreiachsigen Wägezellen ist es auch möglich, Momentbelastungen messen. Weitere Lastmessmittel finden Sie in unseren anderen Wandler.

Eigenschaften

  • Misst Kräfte in drei senkrechten Richtungen
  • Umweltfreundlich
  • Individuell kalibriert und temperaturkompensiert für maximale Genauigkeit
  • Robuste Konstruktion
  • Jedes Modell kann als unidirektionale Einheit bereitgestellt werden
  • Das Qualitätsmanagementsystem ist akkreditiert bei der ISO 9001:2015 und ISO 17025:2017 Normen

Überblick

Design und Herstellung von Wägezellen

Jeder Wägezellenaufnehmer ist aus einem massiven Edelstahl- oder Aluminiumblock gefertigt, wodurch sichergestellt wird, dass die Wägezelle über den gesamten Kraftbereich, sowohl positiv als auch negativ, eine ausgezeichnete Linearität beibehält. Hysterese ist praktisch nicht vorhanden.

Übersprechen (die Empfindlichkeit eines bestimmten Kanals gegenüber Belastung anderer Messkanäle oder Fremdbelastung) wird durch sorgfältige Anordnung der einzelnen Lastpfade und DMS-Elemente minimiert. Infolgedessen haben auf andere Achsen ausgeübte Lasten und andere Fremdlasten keinen Einfluss auf die Signalausgänge jeder Achse.

Alle DMS-Oberflächen sind mit wetterfesten Beschichtungen versehen, die garantieren, dass die Wägezellen in jeder Umgebung in Industrie- oder Automobilanwendungen bestehen.

Was macht die TR3D-Wägezellen der Michigan Scientific Corporation so einzigartig?

Michigan Scientific Dreirichtungs-Wägezellen-Aufnehmer bieten eine überlegene Lösung gegenüber herkömmlichen eindirektionalen Wägezellen, da sie mehr Informationen in einem kompakten Gehäuse liefern. Dreirichtungs-Wägezellen werden häufig in Anwendungen verwendet, bei denen eine Reihe von einseitig gerichteten Wägezellen einfach zu groß und sperrig sind. Eine dieser Anwendungen ist das Ersetzen von Motorlagern durch Dreirichtungs-Wägezellen. Dies ermöglicht die Messung der Vektorkraft, die vom Rahmen reagiert, ohne die Befestigung von Motor und Fahrzeug zu ändern.

Messen von Kräften und Momenten

Wenn zwei oder mehr Dreirichtungs-Wägezellen in einer Befestigungsanordnung verwendet werden, kann der Benutzer die bekannte Geometrie, die die Wägezellen trennt, nutzen, um die aufgebrachten Momente sowie die Kräfte zu berechnen, denen ein Körper ausgesetzt ist. Somit ist es möglich, die Belastung aller sechs Freiheitsgrade des Prüflings zu quantifizieren.

Anwendung für Flugzeugladerampen

Ein erfolgreiches Anwendungsbeispiel für dieses Konzept ist eine Flugzeug-Laderampe, die Michigan Scientific für das Militär instrumentiert hat. Die Konstrukteure der Rampe konnten die beim Beladen der Fahrzeuge auf die Rampe aufgebrachten Lasten quantifizieren. Dazu wurden vier Dreirichtungs-Wägezellen zwischen zwei Platten eingelegt. Anschließend wurden eine Reihe dieser Platten in eine Laderampe eingelegt und mit Fahrzeugen überfahren. Dies ermöglichte eine vollständige Beschreibung des Ladezustands, den das Fahrzeug während der Fahrt auf die Rampe stellte.

Die Dreirichtungs-Wägezellen von Michigan Scientific sind für eine einfache Montage in einer Vielzahl von Anwendungen mit Standardhardware konfiguriert. Bei eingeschränkter Zugänglichkeit werden die meisten Modelle komplett von einer Seite mit Hilfe eines Untergewindeadapters montiert.

In vielen Anwendungen ist die Verwendung eines eigenständigen Kraftmessgeräts möglicherweise nicht die praktikabelste Lösung. In diesen Fällen arbeitet die Michigan Scientific Corporation eng mit dem Kunden zusammen, um ein kundenspezifisches Messgerät zu entwickeln. Dies erfolgt entweder durch Instrumentieren von Produktionsteilen oder durch Ersetzen von Produktionsteilen durch einen benutzerdefinierten Wandler. Wenn Sie eine Anwendung haben, bei der Wägezellen aus der Produktion keine ideale Option sind, bitte kontaktieren Sie uns über eine individuelle Lösung.

Kalibrierung

Wir haben Jahre damit verbracht, unser einzigartiges, patentiertes Wandler Kalibriermaschine, die TCAT. Eine Kalibrierung vergleicht die elektrische Ausgabe eines Wandlers mit den angelegten Lasten. Der TCAT kann alle MSC . kalibrieren mehrachsige Wägezellen, Radkraftaufnehmer und Rad-Drehmomentaufnehmer. Das TCAT wendet Lasten mit linearen Aktuatoren an und misst die Last durch den Wandler über Reaktionsverbindungen. Es wendet drei Kräfte und drei Momente an und kalibriert durch das einzigartige Elektronikpaket jedes Wandlers. Zusätzlich zum TCAT verfügt MSC über eine große Kalibrierung, die hydraulische Arme verwendet, um Kräfte und Momente aufzubringen; bis zu 100,000 Pfund.

Das Kalibrierverfahren für Messwandler von Michigan Scientific entspricht ISO9001: 2015 und ISO17025: 2017 Anforderungen und alle Referenzmessgeräte sind auf das National Institute of Standards and Technology (NIST) rückführbar. Es wird empfohlen, dass Kunden ihre Schallköpfe nach einem Jahr Gebrauch einsenden und danach alle zwei Jahre. Dies ist eine einfache Möglichkeit, um sicherzustellen, dass der Schallkopf ordnungsgemäß funktioniert und während des Gebrauchs keine Schäden erlitten hat.

Mit der Entwicklung der patentierten Messumformer-Kalibrierungsmaschine hat sich die Kalibrierzeit erheblich verkürzt, was eine schnellere Abwicklung und Rückkehr zum Kunden ermöglicht. Es gibt mehrere Standorte auf der ganzen Welt, um einen Wandler von Michigan Scientific kalibrieren zu lassen. Der Kalibrierungsprozess ist jetzt ebenfalls automatisiert, sodass sich unsere hochqualifizierten Techniker auf die Verbesserung des Aufnehmerdesigns und der Herstellung konzentrieren können.

Dokumente

Anwendungen

Ähnliche Produkte

Ähnliche Blog-Beiträge

Modelle

ISO 9001:2015 ISO17025: 2017
